330,00 kr264,00 kr
På lager · Leveres på 2–3 hverdage
- Type
- Gevindprøvedorn
Om produktet

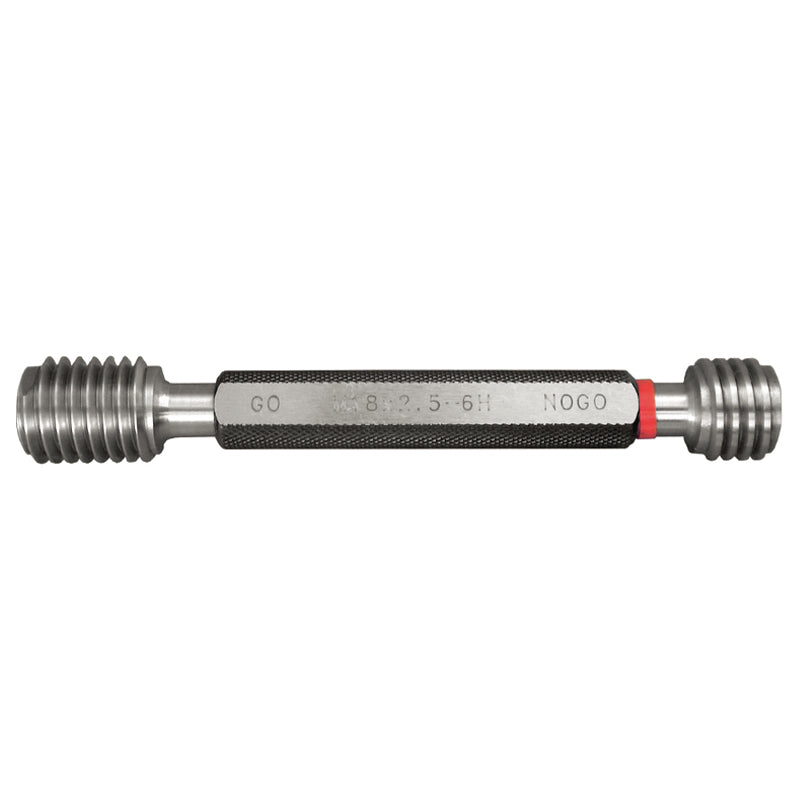

Præcisionsfremstillede gevindprøvedorne til kontrolmåling af indvendige metriske gevind iht. ISO 1502 og gældende ISO-normer for metriske gevindtyper. Metrisk gevind er defineret efter den internationale ISO-gevindstandard, hvor M angiver gevindets nominelle (ydre) diameter, og stigningen følger enten grov- eller fingevind afhængigt af anvendelse.
GO-dornen skal kunne skrues jævnt og let ind uden brug af overdreven kraft. NOGO-dornen må ikke kunne drejes mere end to omgange – ellers overskrides den tilladte tolerance.
Denne serie leveres op til M36 som kombineret GO/NOGO-dorn. Er du på udkig efter en størrelse højere end M36 bedes du kigge på vores serie G1020****. Alle målinger skal foretages ved referencetemperatur 20°C.
- Gevindtype: Metrisk (ISO M)
- Standard: ISO 1502
- Fremstillet i hærdet værktøjsstål
- Leveres som GO/NOGO eller kombidorn
- Tydelig gravering med størrelse og toleranceklasse
- Certifikat kan tilvælges efter ønske
Specifikationer
| Profil | M |
|---|---|
| Diameter | 4 mm |
| Vægt | 0,01 kg |
| Type | Gevindprøvedorn |
| Toleranceklasse | 6H (DIN 13) |
| God/Fejl | God / Fejl |
| Stigning | 0,7 mm |
