563,75 kr451,00 kr
På lager · Leveres på 2–3 hverdage
- Type
- Gevindprøvedorn
Om produktet

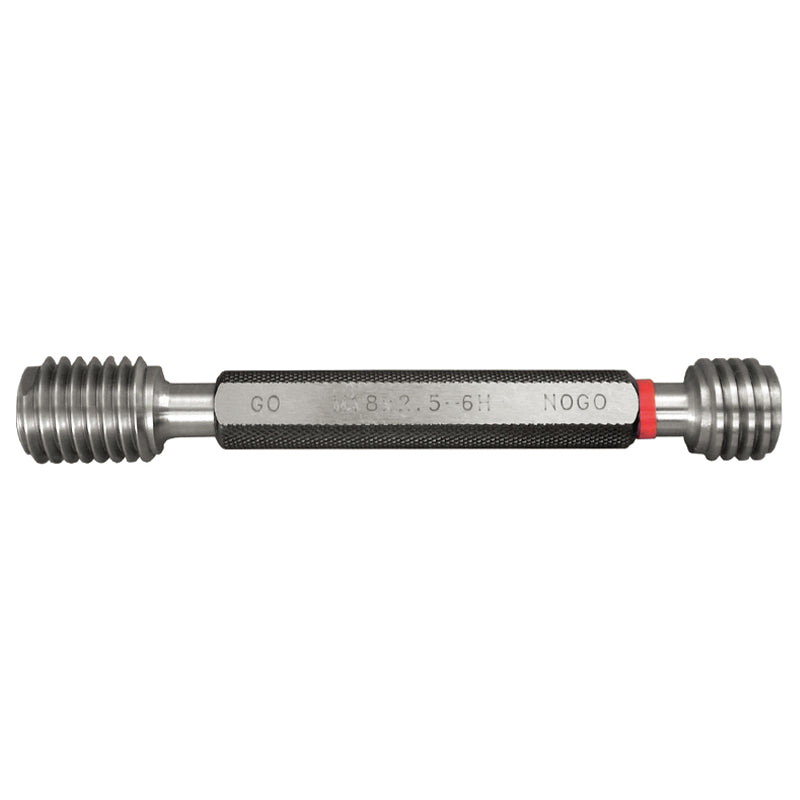

Præcisionsfremstillede gevindprøvedorne til kontrolmåling af indvendige metriske fingevind (MF). Anvendes til at verificere, om gevindet overholder ISO-standarder i produktion og kvalitetskontrol.
Denne serie leveres op til M36 som kombineret GO/NOGO-dorn. Er du på udkig efter en størrelse højere end M36 bedes du kigge på vores serie G2030***. Alle målinger skal foretages ved referencetemperatur 20°C.
GO-dornen skal kunne skrues let og jævnt hele vejen ind i gevindet uden brug af unødig kraft; NOGO-dornen må ikke kunne skrues mere end to omgange ind uden overdreven kraft – ellers overholder gevindet ikke den specificerede tolerance.
Referencetemperatur for både emne og måleværktøj: 20°C. Prøvecertifikat og/eller kalibreringscertifikat kan leveres på forespørgsel (pris oplyses ved henvendelse).
- Gevindtype: MF (Metrisk fingevind)
- Fremstillet i hærdet værktøjsstål
- Tolerancer og målafvigelse iht. ISO 1502
- Tydelig mærkning af type og størrelse
- Egnet til løbende inspektion og slutkontrol
Specifikationer
| Profil | MF |
|---|---|
| Diameter | 30 mm |
| Vægt | 0,2 kg |
| Type | Gevindprøvedorn |
| Toleranceklasse | 6H (DIN 13) |
| God/Fejl | God / Fejl |
| Stigning | 1,5 mm |
